独立型アルミフレーム

オーニング専用 独立型アルミフレーム

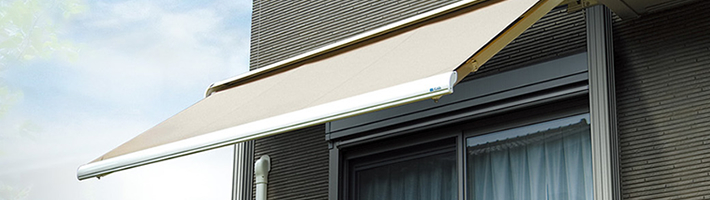

画像:独立型アルミフレームは色々なオーニングの設置に対応いたします。

下地が無い場所にオーニングを設置する場合にご利用いただける専用アルミフレームです。

施工の際は、別途基礎工事が必要となります。

※弊社にて基礎工事もご対応しております

独立型アルミフレームに関して

独立型アルミフレームは3タイプの形状をご用意。

オーニングの形状により使うアルミフレームも異なります。

独立型アルミフレーム

独立型アルミフレーム

●鉄骨に比べてサビに強く、見栄えの良いアルミ形材

●フレーム強度は□100×100×t3.2鉄骨相当

●色はステンカラーを標準

●最大高さは4.0m(基礎部分は除く)

●最大間口は4.7m(パーゴラタイプの出巾も同寸法)

●パーゴラタイプには水平仕様と10°、15°仕様の角度タイプも用意

●M6、M8用ボルトガイドを使用して各製品の取付が容易
(エルパティオ・プラス、ダブルバーネ、ソラカゼ等)

●住宅用テラスに最適!

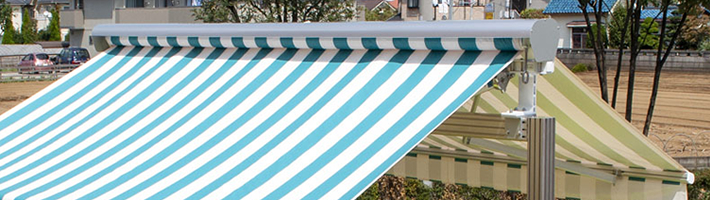

  • アルミフレーム門型タイプ門型タイプ

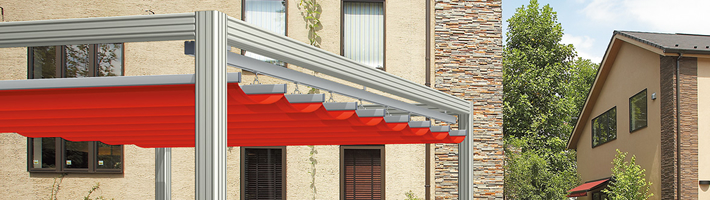

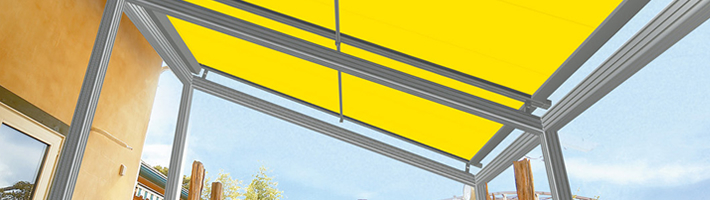

  • アルミフレームパーゴラタイプAパーゴラタイプA(水平)

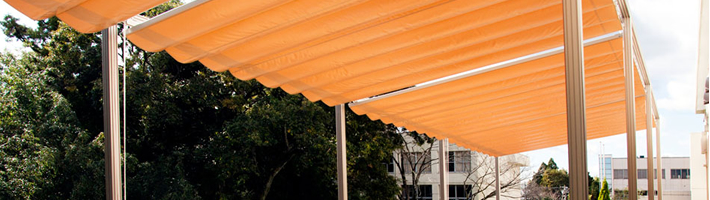

  • アルミフレームパーゴラタイプBパーゴラタイプB(勾配:10°/15°)

■納まり参考図

納まり参考図

独立型アルミフレーム価格表※税抜表示

■門型タイプA

開口(W) 2.2m 3.2m 4.2m 4.7m
本体標準価格 87,700 99,500 112,000 118,600
ビニテン販売価格 65,775 74,625 84,000 88,950

※オーニングアーム規格は20アームまでの設定となります。(それ以上は使用不可)
※ダブルバーネ用取付金具は別途有料。
※門型タイプの柱材は標準で3000mmです。

■パーゴラタイプA

出巾(D) 2.2m 2.2m 2.2m 2.2m
間口(W) 2.2m 3.2m 4.2m 4.7m
本体標準価格 197,200 213,800 230,500 238,800
ビニテン販売価格 147,900 160,350 172,875 179,100
出巾(D) 3.2m 3.2m 3.2m
間口(W) 3.2m 4.2m 4.7m
本体標準価格 230,500 247,100 255,400
ビニテン販売価格 172,875 185,325 191,550
出巾(D) 4.2m 4.2m
間口(W) 4.2m 4.7m
本体標準価格 263,800 272,100
ビニテン販売価格 197,850 204,075
出巾(D) 4.7m
間口(W) 4.7m
本体標準価格 280,400
ビニテン販売価格 210,300

※パーゴラタイプAの柱材は標準で3000mmです。

■パーゴラタイプB

出巾(D) 2.2m 2.2m 2.2m 2.2m
間口(W) 2.0m 3.0m 4.0m 4.5m
本体標準価格 238,500 255,200 280,100 288,500
ビニテン販売価格 178,875 191,400 210,075 216,375
出巾(D) 3.2m 3.2m 3.2m
間口(W) 3.0m 4.0m 4.5m
本体標準価格 262,000 296,800 305,100
ビニテン販売価格 196,500 222,600 228,825
出巾(D) 4.2m 4.2m
間口(W) 4.0m 4.5m
本体標準価格 313,400 321,800
ビニテン販売価格 235,050 241,350
出巾(D) 4.7m
間口(W) 4.5m
本体標準価格 330,100
ビニテン販売価格 247,575

※パーゴラタイプBの柱材は低い方が標準で3000mmです。

オプション

柱の長さを500mm単位で4500mmまで延長できます。 3,338円/500mm(1本あたり)

納まり図「門型タイプ」

オーニング アルミフレーム

納まり図「パーゴラタイプA(水平)

オーニング アルミフレーム

納まり図「パーゴラタイプB(勾配)

オーニング アルミフレーム

規格別重量表(単位:kg)

門型タイプ

開口規格 門型タイプ
2,200mm(W) 41.4
3,200mm(W) 46.5
4,200mm(W) 51.6
4,700mm(W) 54.2

パーゴラタイプA

開口規格 2.2m(D) 3.2m(D) 4.2m(D) 4.7m(D)
2,200mm(W) 104.5 114.6 124.8 129.9
3,200mm(W) 114.6 124.8 135.0 140.1
4,200mm(W) 124.8 135.0 145.2 150.3
4,700mm(W) 129.9 140.1 150.3 155.4

パーゴラタイプB

開口規格 2.2m(D) 3.2m(D) 4.2m(D) 4.7m(D)
2,000mm(W) 118.6 128.8 139.0 144.1
3,000mm(W) 126.4 136.5 146.7 151.8
4,000mm(W) 134.3 144.5 154.7 159.8
4,500mm(W) 138.2 148.4 158.5 163.6

※柱長さ3.0mでの重量表になります。

「参考」アルミ角材1m当たりの重量は5.1kgになります。

規格別設置勾配寸法表(単位:mm)

パーゴラタイプB

開口規格(W) 角度 梁(W) 高さ(H)
2,000mm 10° 1827 318
2,000mm 15° 1863 483
3,000mm 10° 2843 494
3,000mm 15° 2898 751
4,000mm 10° 3858 671
4,000mm 15° 3934 1019
4,500mm 10° 4366 759
4,500mm 15° 4451 1153
